讲解FESTO圆形气缸技术数据

简要描述：讲解FESTO圆形气缸技术数据
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，现在为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
气缸所有外表面符合耐腐蚀等级 3，符合 Festo 标准 940070。活塞杆采用耐腐蚀和耐酸的钢
适用于在气缸的整个行程范围内衣恒定、无抖动、无爬动的速度实现慢速行程运动。
密封件含硅油（含油漆湿润缺陷物质）

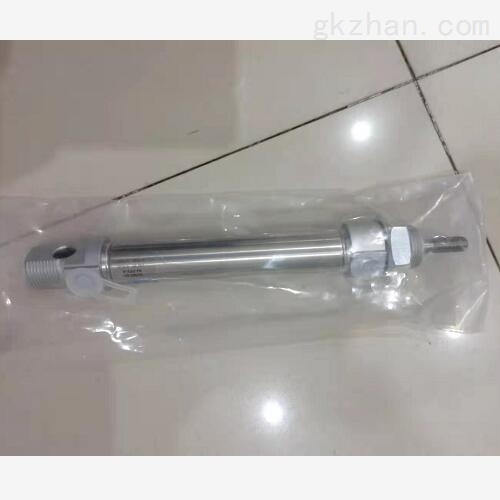

产品型号：193987-DSNU-10-10-P-MQ
厂商性质：经销商
更新时间：2023-07-17
访问量：1305

产品咨询联系我们

产品分类

Product classification

德国FESTO-费斯托电磁阀

FESTO气动元件 FESTO气管 FESTO比例阀 FESTO接头 FESTO标准气缸 FESTO单向阀 FESTO无杆气缸 FESTO气缸 FESTO电磁阀 FESTO方向控制阀 FESTO接近开关 FESTO压力开关 FESTO过滤器 FESTO传感器 FESTO减压阀

查看全部

FESTO标准气缸,德FESTO标准气缸，FESTO标准气缸,德FESTO标准气缸

详细介绍

讲解FESTO圆形气缸技术数据
特点介绍:
FESTO气缸缸筒的内径大小代表了气缸输出力的大小。
活塞要在缸筒内做平稳的往复滑动，缸筒内表面的表面粗糙度应达到Ra0.8um。
对钢管缸筒，内表面还应镀硬铬，以减小摩擦阻力和磨损，并能防止锈蚀。
缸筒材质除使用高碳钢管外，还是用高强度铝合金和黄铜。小型气缸有使用不锈钢管的。
带磁性开关的气缸或在耐腐蚀环境中使用的气缸，缸筒应使用不锈钢、铝合金或黄铜等材质。
FESTO气缸气缸活塞上采用组合密封圈实现双向密封，活塞与活塞杆用压铆链接，不用螺母。
FESTO气缸端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。

• 不锈钢活塞杆
• 良好的运行性能，使用寿命长
• 活塞杆带外螺纹或内螺纹
• 附件齐全，气缸可安装在几乎任何地方
行程 1 mm ... 100 mm
活塞直径 10 mm
工作介质压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明可用润滑介质工作（之后须一直润滑介质工作）
短型号代码 DSNU
缓冲两端带弹性缓冲环/垫
环境温度 -20 °C ... 120 °C
端位的冲击能量 0.05 J
6 bar 时的理论力值，前进行程 40 N ... 47 N
安装方式带附件

讲解FESTO圆形气缸技术数据
