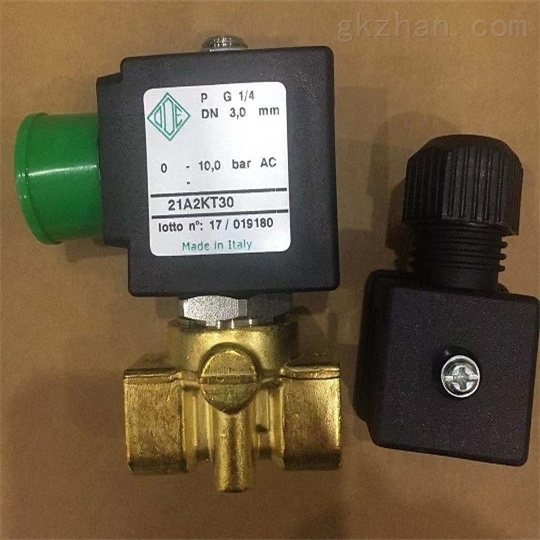

为您分析:意大利ODE导式电磁阀

简要描述:为您分析:意大利ODE导式电磁阀
电磁阀有一个进气管,a出口管和排气管。
柱塞,两个垫圈安装,直接提供打开和关闭电磁阀的主孔与两个垫圈中的一个并且同时打开或关闭出口孔与其他垫片。
当线圈没有通电时柱塞处于关闭主孔的位置,防止从入口管到出口管的流体流动,而出口管与排气管连通管。

  • 产品型号:21IA8T40GC2
  • 厂商性质:经销商
  • 更新时间:2023-05-09
  • 访  问  量:778

详细介绍

为您分析:意大利ODE导式电磁阀

特点:
为了正确操作电磁阀,并避免快速磨损隔膜,建议一次启动阀门关闭,
实际流量不高于Kv(即:流量通过压力损失为1巴的阀门)。
因此,阀门打开时的入口压力应高于1 bar
不建议使用带有自由出口的阀本身,即没有出口限制压力下降到1巴的值。
此外,在设计液压回路时必须特别注意该问题水锤击可能导致过压,例如撕裂隔膜或损坏电磁阀的其他部分。
在这个电磁阀系列中,必须少有一个入口和出口管之间的压力差确保电磁阀的正常运行。
但是,入口之间的压力差过大和出口一样,2路常开直动式电磁铁阀门,
导致所需的力增加打开导孔,所以如果这个压差是大于螺线管的值阀门已经设计好,
后者可能不会重新打开当线圈没有通电时。

电磁阀参数:

阀接口口径ISO 228/1型号介质粘度通径mm流动系数(1/mn)线圈功率(watt)压力
cSt°Emin max M.O.P.D.
bar AC barDC bar
G 3/8〃21WB3KB13012~21350,080,1205
G 1/2〃21WB4KB13055,0

电磁阀外型尺寸:


21WB3KB130导膜片式电磁阀外型尺寸

工作原理:

室内温度:80℃

连续工作:ED
线    圈:8W-Φ13
         BDA-BDS-BSA  155℃(classF)
         BDP          160℃(高温)
         BDF          180℃(classH)
流体温度: -10℃ ~ 90℃
阀体材质:黄铜
电源电压:直流DC12V-24V-48V-110V
                   交流AC24V-110V-220V
使用介质:空气、惰性气体、水
密封材料:NBR
工作压力 : 0.1 ~20bar(AC bar)
          0.1 ~5bar (DC bar)

为您分析:意大利ODE导式电磁阀
