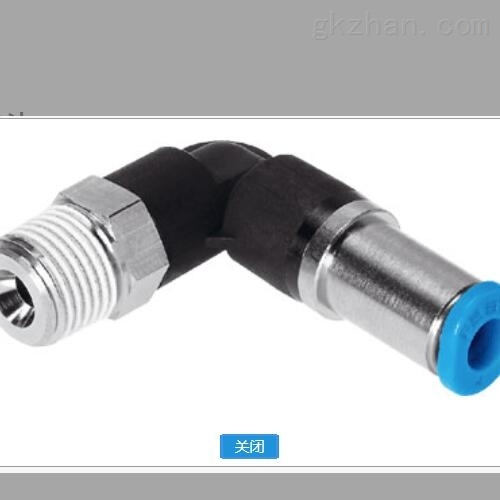

FESTO（费斯托）L型快插式螺纹接头结构形式

FESTO(费斯托)L型快插式螺纹接头结构形式

NPQP系列：
聚丙烯接头，用于有介质影响的场合。用于温度范围为60 °C 以及压力范围为 10 bar的气动应用场合。
气管外径∅有 4, 6, 8, 10 和 12 mm，带连接螺纹 Rx … R½。

NPQH系列：
所有的金属快插接头都由镀镍黄铜制成。耐腐蚀等达 CRC3 ，耐受化学品，认证用于食品和包装。
用于温度范围为150 °C 以及压力范围为20 bar 的气动应用场合。
气管外径∅ 有 4, 6, 8, 10, 12 和14 mm，带连接螺纹 M5, M7 和Gx … G½ 。

NPQM系列：
*的金属接头，用于温度范围为 70 °C 以及压力范围为 16 bar 的气动应用场合。
气管外径∅ 有 3, 4, 6, 8, 10, 12 和14 mm，带连接螺纹 M5, M7 和Gx … G½ 。

CRQS,不锈钢系列
不锈钢快插接头。耐腐蚀等高达 CRC4，耐受化学品，认证用于食品和包装。
用于温度范围为 120 °C 以及压力范围为 10 bar 的气动应用场合。
气管外径∅ 有4, 6, 8, 10, 12 和16 mm，带连接螺纹 M5 和 Rx …R½ 。
使用带内六角的 QS 快插/螺纹接头时，确保六角扳手插入深度不会过深，以便接头里面的元件受到损坏。

- 注意
所有 R 带有密封涂层，取代了传统的密封圈。
用手将接头拧入 R 螺纹，用扳手转动 1 或 2圈紧固。接头多可重复安装五次。
多次拧入 R 螺纹时，您必须确保密封涂层因磨损而脱落下的微粒不会进入气源系统中。

FESTO(费斯托)L型快插式螺纹接头结构形式
