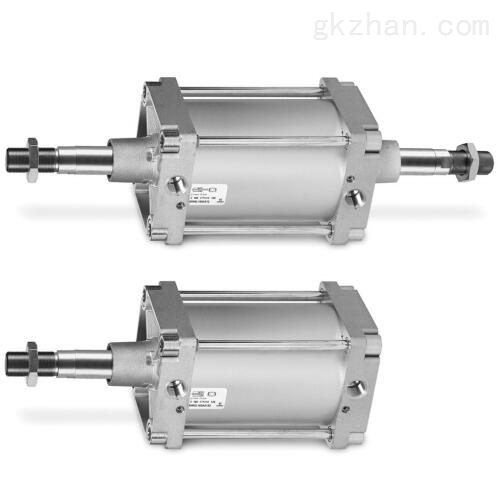

康茂盛CAMOZZI双作用气缸安装手册

简要描述:康茂盛CAMOZZI双作用气缸安装手册
缸径有 160 和 200 mm 两种。
气缸的活塞上装有一个永磁铁,通过安装磁性接近开关,可得到活塞的位置信号。
结构形式拉杆型
工作方式双作用
材料铝合金端盖和活塞,AISI 420B 不锈钢活塞杆,镀锌钢杆端螺母,

  • 产品型号:24N2A20A040
  • 厂商性质:经销商
  • 更新时间:2023-07-31
  • 访  问  量:1034

产品分类

Product classification

相关文章

RELATED ARTICLES

详细介绍

康茂盛CAMOZZI双作用气缸安装手册

气动执行器是配备电位线性位置传感器集成在竿。
这种类型的气缸允许整个行程,持续控制正在读取的杆位置换能器内部的变化抵抗性。
活塞已经配备了一个磁铁可以使用外部行程传感器。
动态密封专门针对低摩擦。
由于有了电气连接,通过M12公头电缆实现圆形连接器位于背面气缸盖,这些气缸符合标准IP67防护等。
材料
P = 见“综合参数表”材料一览
R = AISI 420B 不锈钢拉杆,AISI 303 不锈钢拉杆螺母,其余同 P
阳极氧化铝合金型材缸筒,镀锌钢拉杆和拉杆螺母,腈橡胶密封件,黄铜杆
端挡圈可选
安装方式拉杆,前法兰,后法兰,脚架,中部耳轴,前耳轴,后耳轴,转角支架,旋转组合支架
行程10 ÷ 2500 mm
工作温度0 ÷ 80°C(干燥空气为 - 20°C)
工作压力1 ÷ 10 bar
速度10 ÷ 500 mm/s (空载)
介质洁净空气,不需润滑。如使用了油雾润滑,应不间断地使用油雾润滑(建议使用 ISO VG32 润滑油)
气缸的前后端盖上装有可调气缓冲装置,同时装有机械缓冲垫,

康茂盛CAMOZZI双作用气缸安装手册
从而使活塞到达终端时只产生较小的噪声。
气缸的行程zui大为 2500 mm。
F = 中部耳轴
0200 行程(mm)
= 标准型
V = 氟橡胶杆密封件
W = 全氟橡胶密封件(zui高工作温度 +130°C)
C = 气缸表面聚氨酯涂层(灰色)*
G = 杆端黄铜挡圈(镀铬 AISI 420B 不锈钢活塞杆,腈橡胶杆密封件)
(___) = 活塞杆加长 ___ mm
41 系列气缸的安装尺寸符合 ISO
15552 标准,具有很强的通用性。
C = 轧辊 AISI 303 不锈钢活塞杆,AISI 304 不锈钢杆端螺母,其余同 P
160 = 160 mm - 200 = 200 mm
A 安装附件
A = 标准型(无附件)
缸筒采用米字形型材,气缸拉杆不外露,外形美观。


,CAMOZZI双作用气缸参数
