FESTO单作用短行程气有使用不锈钢管的。带磁性开关的气缸或在耐腐蚀环境中使用的气缸，缸筒应使用不锈钢、铝合金或黄铜等材质。FESTO气缸活塞上采用组合密封圈实现双向密封，活塞与活塞杆用压铆链接，不用螺母。端盖 端盖上设有进排气通口，有的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。

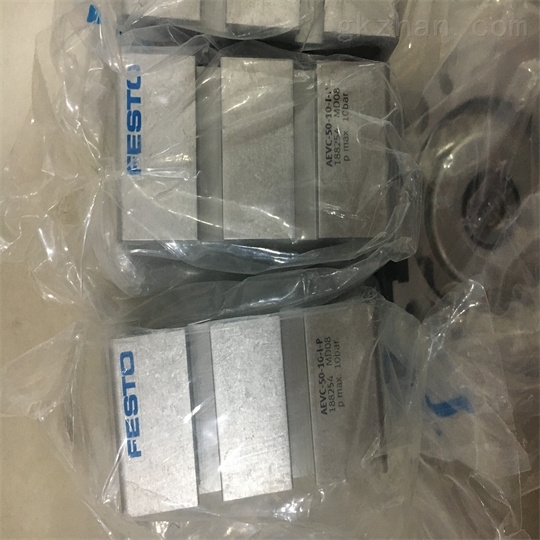

14785 单作用短行程气?AV-50-10-C-S6
14786 短行程气缸      AVL-50-25-S6
14787 短行程气缸      ADV-50-25-S6
14789 单作用短行程气?AV-63-10-C-S6
14790 短行程气缸      AVL-63-25-S6
14791 短行程气缸      ADV-63-25-S6
14792 短行程气缸      AVL-80-25-S6
14793 短行程气缸      ADV-80-25-S6
14794 短行程气缸      AVL-100-25-S6
14795 短行程气缸      ADV-100-25-S6
14796 行程开关安装组  WSR-25
14797 微型开关        SR-3-E-SW

结构数据:

耐腐蚀等级 CRC 1 - 低耐腐蚀能力

环境温度 -20 °C ... 80 °C

6 bar 时的理论力值，前进行程 1118 N

• 与身材相比，夹紧力非常大

快速响应的气缸，具有出色的拉力比和孔型，安装符合 VDMA 24562 标准。

长度很短

规格小，但输出力很大

带内螺纹或外螺纹的活塞杆

优化的安装空间和高度

符合 VDMA 24562 的固定孔图，直径 32 mm 以上

用于利用 T 型槽和圆形槽的接近式传感器进行位置感测

• 安装空间小

• 集成传感器槽，用于接触式或电子式接近开关

• 安装孔型，符合 VDMA 24562标准，用于 @ 32 ... 100 mm

短行程气缸专用于短行程夹紧应用，例如用于夹持设备中。

气缸具备:

• 一经接通压力，响应快速

缓冲 两端带弹性缓冲环/垫

工作压力 1 bar ... 10 bar

工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）
