ZM系列SMC真空组件,SMC气动元件参数

ZM系列SMC真空组件,SMC气动元件参数

型    号: VT325-035DL
报    价:
分享到:

ZM系列SMC真空组件,SMC气动元件参数

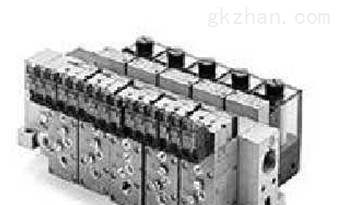

SMC ZM系列真空组件采用一体化结构,故结构紧凑、薄(厚度仅为15.5mm)、轻(Z多组合400g)。因配管、配线、指示及调整旋钮等全装在侧面,故可以多个组件集装在一起,便于维护。因为吧真空发生器的接收管设计成前后两个抽吸口,除保证Z大真空度达84kPa外=

VT325-035DLZM系列SMC真空组件,SMC气动元件参数的详细资料:

ZM系列SMC真空组件,SMC气动元件参数

。SMC ZM系列真空组件zui多可集装10个。供气口有单独供气和集中供气两种,排气口为集中排气式。
SMC ZX系列真空组件采用了模块式结构,根据使用目的,可以自由组合成不同功能的真空组合元件。有真空发生器系统和真空泵系统两类组合。 SMC ZX系列真空组件的结构紧凑、重量小(总组合才120g),故可直接安装在执行元件上。特别适合于100G以下的电子元件、精密零件的搬运、装配和粘接。
SMC ZR系列为大型真空发生器组件,有多种组合方式。特别适合搬运0.5~5Kg的电子零件和精密零件,系模块式组合。喷嘴直径从ф1到ф2.标准型极限真空度为84kPa,极限吸入流量为22~84L/min(ANR)。大流量型极限真空度为53kPa,极限吸入流量为42~105L/min(ANR)。供给阀和破坏阀也有多种组合形式供选用。

ZM系列SMC真空组件,SMC气动元件参数


SMC ZL系列为三级抽吸的真空发生器组件,带真空过滤器及消音器,还有带真空计或真空压力开关、供给阀、破坏阀的形式。喷嘴直径为1.2mm。当供给压力为0.4MPa时,极限真空度为84kPa,zui大吸入流量为100/min(ANR)。新型ZL212系列的3段接收管由上下两个重叠成一体,zui大吸入流量可达200/min(ANR)
SMC真空组件的作用
SMC真空组件是将各种真空元件组合起来的多功能元件。
SMC真空组件的种类
SMC真空组件有四个系列:ZM、ZX、ZR、ZL。

ZM051AH-B5LNB ZR100-C15LZ-F ZM102H-M15 ZX100-J15LZB-D21C
ZM051AH-K5LZ-E15 ZR100-C35MZ-F ZM102H-X10 ZX100-J15LZB-EC
ZM051H-J5LZB ZR100-K15LZ-ECL ZM103AH-K5LZ-E15 ZX100-K15G-PS
ZM051H-K5GB ZR100-K15MOZB-F ZM103AH-K5LZ-E15CL ZX100-K15GS-F
ZM051H-K5GB-E15 ZR100-K15MOZ-F ZM103AH-K5LZ-E15L ZX100-K15GZ
ZM051H-K5LB ZR100-K15MZB-E ZM103AH-K5LZ-E16C ZX100-K15LB-PS
ZM051H-K5LB-E15 ZR100-K15MZB-F ZM103H-B5G-E14L-X107 ZX100-K15L-F
