不论阀和可选项的形式,内部配线各位都是双配线(在SOL..A. SoL.B上接线)。作为准标准规格,单配线和双配线的混合配线是可能的。但大位数为16位。

1.表示方法

特殊配线规格在集装式型号中，用可选项记号[-K]表示。必须在集装说明书中，给出单配线.双配线位置的位数。

2配线规格插座端子序号是把第1位的A侧线圈作为1号,按箭头顺序接线,因顺序没有空号,应满接线。

不论阀和可选项的形式，内部配线各位都是双配线(在SOL.A.SOL.B上接线)。作为准标准规格．单配线和双配线的混合配线是可能的。

1.表示方法

特殊配线规格在集装式型号中用可选项记号[-K]表示。必须在集装说明书中，给出单配线．双配线位置的位数。

ۉ●电气接线方法使用D型辅助插座，可使接线作业省力化，合理化。使用符合MIL标准的D型辅助插头(25P)，可在市场上购置，

具有广泛的互换性。

插座的引出方向，根据安装方向的要求，可选择D侧或U侧引出。大集装位数为18位。

对应防尘/防喷流型 (相当于IP65)

●多种集中配线方法

●对应多种集装式可选项和控制单元

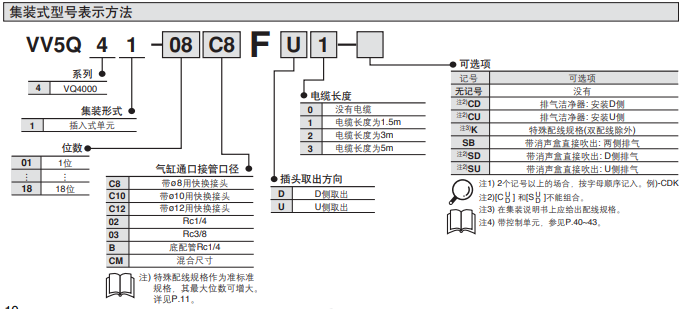

●集装式型号: VV5Q41，VV5Q45

位数055位数

气缸通口接管口径C12带Φ12用快换接头

通口螺纹的种类-Rc

插头引出方向UU侧取出

电缆长度1电缆长度为1.5m

控制单元-无

空气释放阀的线圈额定值-无空气释放阀

产品型号:

KQG2T12-04S

减压阀 AR50-F06-Y-B

3C-IF311-10-00

ITV1050-01F2N

ZK2A10K5ALA-06真空发生器

XVD2-02S

VDW13-4G-1

VF3430-1TZ-02

CDRB2BWU15-180SZ

CDG1BN50-50Z

MGCLB32-300

MGCLB40-280

MGQL32-125-M9BW

MGQL32-75-M9BW

ITV1030-332L

VFR4210-4D

AW20-02-2-A

VFS3210-5DZ

VP3165-105DZA 大型3通电磁阀
