描述FESTO先导止回阀,费斯托参数表

简要描述:描述FESTO先导止回阀,费斯托参数表
止回阀这种类型的阀门的作用是只允许介质向一个方向流动,而且阻止反方向流动。通常这种阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。

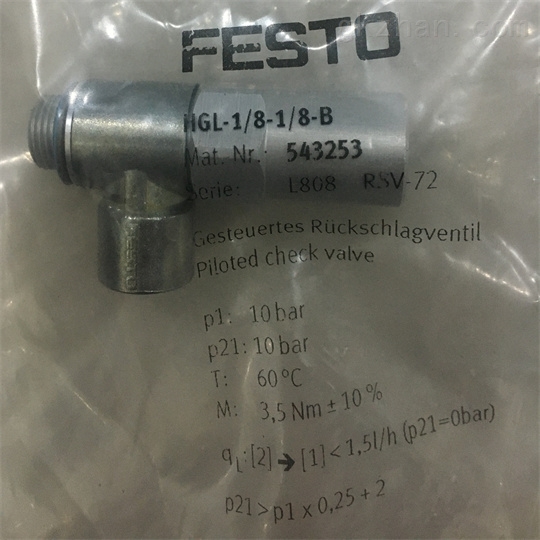

  • 产品型号:HGL-1/8-1/8-B
  • 厂商性质:经销商
  • 更新时间:2022-05-14
  • 访  问  量:1035

详细介绍

描述FESTO先导止回阀,费斯托参数表

产品作用:

止回阀是指启闭件为圆形阀瓣并靠自身重量及介质压力产生动作来阻断介质倒流的一种阀门。属自动阀类,又称逆止阀、单向阀、回流阀或隔离阀。阀瓣运动方式分为升降式和旋启式。升降式止回阀与截止阀结构类似,仅缺少带动阀瓣的阀杆。介质从进口端(下侧)流入,从出口端(上侧)流出。当进口压力大于阀瓣重量及其流动阻力之和时,阀门被开启。反之,介质倒流时阀门则关闭。旋启式止回阀有一个斜置并能绕轴旋转的阀瓣,工作原理与升降式止回阀相似。止回阀常用作抽水装置的底阀,可以阻止水的回流。止回阀与截止阀组合使用,可起到安全隔离的作用。缺点是阻力大,关闭时密封性差。

先导止回阀适用于气缸的简单定位和刹车功能。

只要气接口 21 有控制信号, 压缩空气就会流入气缸或从气缸流出。

如果不存在先导信号,阀就会切断气缸 2 a 1 的排气通道,气缸就会停止运动。

• 经认证的元件适用于安全相关的系统

• 旋转接口可在安装后进行旋转

• 通过作为附件的手控装置HAB进行气缸的手动排气 a 页码 9

工作压力 0.05 MPa ... 1 MPa

先导压力 psi 29 psi ... 145 psi

环境温度 -10 °C ... 60 °C

工作介质 压缩空气,符合 ISO 8573-1:2010 [7:4:4]

标准流量 1->2 (6-0) 430 l/min

工作压力 0.5 bar ... 10 bar

先导压力 Mpa 0.2 MPa ... 1 MPa

先导压力 2 bar ... 10 bar

标准标称流量 1->2 (6-5) 300 l/min

工作和先导介质说明 可用润滑介质工作(之后须一直润滑介质工作)

耐腐蚀等级 CRC 2 - 中等耐腐蚀能力

油漆湿润缺陷物质(PWIS)符合性 VDMA24364-B2-L

储存温度 -10 °C ... 60 °C

介质温度 -10 °C ... 60 °C

先导介质 压缩空气,符合 ISO 8573-1:2010 [7:4:4]

描述FESTO先导止回阀,费斯托参数表
