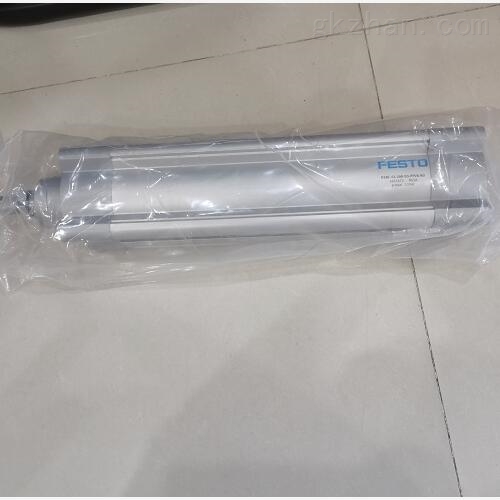

FESTO气缸选型手册,费斯托图片

简要描述:FESTO气缸选型手册,费斯托图片
FESTO气缸种类:   ①单作用气缸:仅一端有活塞杆,从活塞一侧供气聚能产生气压,气压推动活塞产生推力伸出,靠弹簧或自重返回。   ②双作用气缸:从活塞两侧交替供气,在一个或两个方向输出力。   ③膜片式气缸:用膜片代替活塞,只在一个方向输出力,用弹簧复位。它的密封好,但行程短。

  • 产品型号:DSBC-63-320-PPSA-N3
  • 厂商性质:经销商
  • 更新时间:2023-07-18
  • 访  问  量:6000

详细介绍

FESTO气缸选型手册,费斯托图片

④冲击气缸:这是一种新型元件。它把压缩气体的压力能转换为活塞高速(10~20米/秒)运动的动能,借以作功。冲击气缸增加了带有喷口和泄流口的中盖。中盖和活塞把气缸分成储气腔、头腔和尾腔三室。它广泛用于下料、冲孔、破碎和成型等多种作业。作往复摆动的气缸称摆动气缸,由叶片将内腔分隔为二,向两腔交替供气,输出轴作摆动运动,摆动角小于 280°。此外,还有回转气缸、气液阻尼缸和步进气缸等。



短行程气缸 ADVC, AEVC

  • 优化的安装空间和高度

  • 缸径: 4, 6, 10, 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 mm

  • 行程: 2.5 ... 25 mm

  • 输出力:4.9 ... 4712 N

  • 双作用, 单作用,推

  • 位置感测

  • 固定式缓冲

  • 可选不带螺纹

FESTO气缸缸筒与端盖的连接方法主要有以下几种:整体型、铆接型、螺纹联接型、法兰型、拉杆型。气缸工作时要靠压缩空气中的油雾对活塞进行润滑。也有小部分免润滑气缸。杭州翰鑫科技有限公司供应festo气缸。   FESTO气缸根据工作所需力的大小来确定活塞杆上的推力和拉力。由此来选择气缸时应使气缸的输出力稍有余量。若缸径选小了,输出力不够,气缸不能正常工作;但缸径过大,不仅使设备笨重、成本高,同时耗气量增大,造成能源浪费。在夹具设计时,应尽量采用增力机构,以减少气缸的尺寸。 气缸 下面是气缸理论出力的计算公式: F:气缸理论输出力(kgf) F′:效率为85%时的输出力(kgf)--(F′=F×85%) D:气缸缸径(mm) P:工作压力(kgf/cm2) 例:直径340mm的气缸,工作压力为3kgf/cm2时,其理论输出力为多少?芽输出力是多少? 将P、D连接,找出F、F′上的点,得: F=2800kgf;F′=2300kgf 在工程设计时选择气缸缸径,可根据其使用压力和理论推力或拉力的大小,从经验表1-1中查出。 例:有一气缸其使用压力为5kgf/cm2,在气缸推出时其推力为132kgf,(气缸效率为85%)问:该选择多大的气缸缸径?   ●由气缸的推力132kgf和气缸的效率85%,可计算出气缸的理论推力为F=F′/85%=155(kgf)   ●由使用压力5kgf/cm2和气缸的理论推力,查出选择缸径为?63的气缸便可满足使用要求。

FESTO气缸选型手册,费斯托图片
