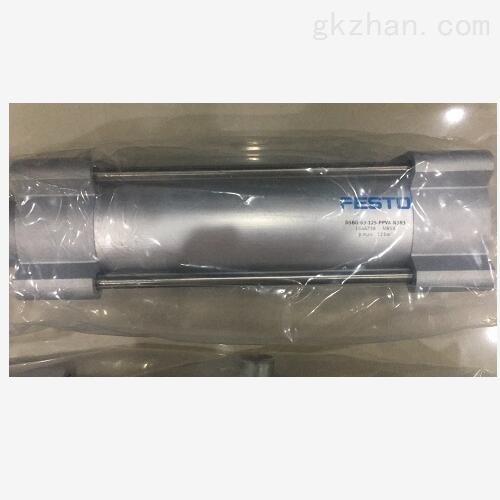

FESTO标准气缸,1463475费斯托故障排除

FESTO标准气缸,1463475费斯托故障排除

型    号: DSBC-63-127-PPVA-N3T1
报    价:
分享到:

FESTO标准气缸,1463475费斯托故障排除
L型快插式螺纹接头 QSML-1/8-6 153336
气管接头 QSLV2-G1/4-6 186225
气管接头 QSLV3-G1/4-6 186235
气管接头 QSLV4-G1/4-6 186245

DSBC-63-127-PPVA-N3T1FESTO标准气缸,1463475费斯托故障排除的详细资料:

FESTO标准气缸,1463475费斯托故障排除

产品代号: 163398
标准气缸 众多配置选项供用户选择. 符合 ISO 15552.
要进行配置,必须先将产品加入到购物篮中  数据页上所给出的技术参数和相关的附件不一定完全与本产品相匹配,具体要看配置情况
行程  3 - 2.000 mm
活塞直径  63 mm
基于标准  ISO 15552 (以前还包括VDMA 24652, ISO 6431, NF E49 003.1, UNI 10290)
缓冲  P: 两端带弹性缓冲环/板
PPV: 两端带可调的气缓冲
装配位置  任何
设计结构  活塞
活塞杆
型材缸筒
位置检测  无
用于接近式传感器

FESTO标准气缸,1463475费斯托故障排除
Variants  V5: 单电控电磁阀, 安装在左侧, 未驱动时活塞杆处于前伸状态
V2: 单电控电磁阀, 安装在右侧, 未驱动时活塞杆处于前伸状态
CT: 不含黄铜和PTFE
终端位置锁定, 两端位置
ELH: 后侧带端位锁
ELV: 前侧带端位锁
K10: 运行经过改善
K2:带外螺纹活塞杆型
K3:带内螺纹活塞杆型
K5: 活塞杆采用特殊螺纹
K7: 活塞杆带外六角
K8:延长活塞杆型
KP: 活塞杆夹紧单元


Q: 方形活塞杆
R3: 所有的气缸外表面符合防腐蚀等级 KBK3 (具有较强的防腐蚀能力)
R8: 防尘设计
S10: 慢速型(活塞持续慢速运动)
S11: 低摩擦
S2: 双出活塞杆型
S20: 中空活塞杆型
耐热密封型,温度达 150?C
TT: 低温型
V1: 单电控电磁阀, 安装在右侧, 未驱动时活塞杆处于回缩状态
V3: 双电控电磁阀, 安装在右侧, 未驱动时活塞杆处于回缩状态
V4: 单电控电磁阀, 安装在左侧, 未驱动时活塞杆处于回缩状态
V6: 双电控电磁阀, 安装在左侧, 未驱动时活塞杆处于回缩状态
单端活塞杆

防止扭转/导向  方形活塞杆
工作压力  0,15 - 12 bar
工作模式  双作用
ATEX标识  II 2 GD c T4 T120°C
ATEX环境温度  -20°C <= Ta <= +60°C
工作介质  干燥压缩空气,经润滑或未经润滑
CE 符号 (参见符合的标准)  根据 EU-Ex 防爆指导原则 (ATEX)
耐腐蚀等级 CRC  2
3
环境温度  -40 - 120 °C
授权  Germanischer Lloyd
在终端位置的冲击能量  0,5 J
防旋转的zui大扭矩  1,5 Nm
6 bar时的理论作用力,回复行程  1.682 N


6 bar时的理论作用力,进程  1.682 - 1.870 N
安装类型  带附件
具有内(阴)螺纹
气动连接  G3/8
盖子的材料信息  压铸铝
有镀层
气缸缸筒的材料信息  锻造铝合金
光滑处理
