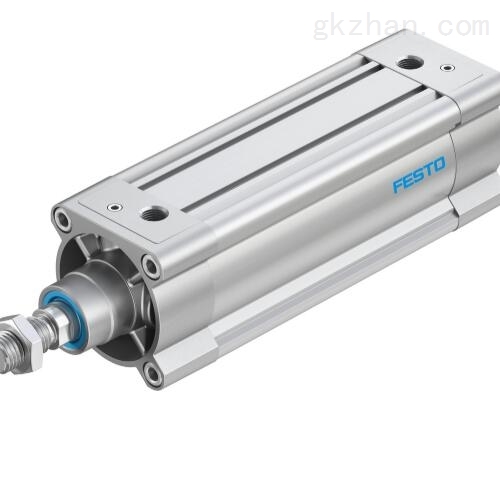

FESTO标准气缸（63、80、100）作用原理与ZDG相似，由于行程设计较短，所以可以产生较高的振动频率，需通过气缸前部法兰将气缸固定于需振动的部件上，接通一个工作气源，既可实现振动动作。其特点是振动频率高，振动力大，所以振动效果好，广泛应用于机械、建材，尤其包装机械的振动自动给料、酿造酒糙的自动落料可用。CTA伸缩气缸此产品的作用原理类似于电视的可伸缩天线，大气缸行程中包含小气缸的行程，其特点是占用空间小，可以在不供油状态下正常使用。适用于长行程而轴向安装尺寸受限制的场合，是工业自动装备上*的气动执行元件。摆动系列气缸摆动气缸是利用压缩空气驱动输出轴在一定角度范围内作回转运动的气动执行元件用于物体的转位，翻转，夹紧，阀门的开闭的手臂动作等，其结构原理是利用齿轮齿条的啮合传动，将活塞作往复直线运动变为输出轴的旋转运动，由齿轮轴输出力矩。齿轮轴机构的转轴相连，让外部机构作摆动。
FESTO标准气缸有缸体固定和活塞杆固定两种.其工作原理见图 42.2-3. 缸体固定时,其所带载荷（如工作台）与气缸两活塞杆连成一体,压缩空气依次进入气缸两腔（一腔进气 另一腔排气） ,活塞杆带动工作台左右运动,工作台运动范围等于其有效行程 s 的 3 倍.安装所占空间大, 一般用于小型设备上. 活塞杆固定时,为管路连接方便,活塞杆制成空心,缸体与载荷（工作台）连成一体,压缩空气从空心活 塞杆的左端或右端进入气缸两腔,使缸体带动工作台向左或向左运动,工作台的运动范围为其有效行程 s 的 2 倍.适用于中,大型设备. 图 42.2-3 双活塞杆双作用气缸 a）缸体固定;b）活塞杆固定 1—缸体;2—工作台;3—活塞;4—活塞杆;5—机架 双活塞杆气缸因两端活塞杆直径相等,故活塞两侧受力面积相等.当输入压力,流量相同时,其往返运动 输出力及速度均相等. 2）缓冲气缸对于接近行程末端时速度较高的气缸,不采取必要措施,活塞就会以很大的力（能量）撞击端 盖,引起振动和损坏机件.为了使活塞在行程末端运动平稳,不产生冲击现象.在气缸两端加设缓冲装置, 一般称为缓冲气缸.
FESTO摆动气缸型号:费斯托原理图
FESTO标准气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。根据工作所需力的大小来确定活塞杆上的推力和拉力。由此来选择气缸时应使气缸的输出力稍有余量。若缸径选小了，输出力不够，气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。气压传动中将压缩气体的压力能转换为机械能的气动执行元件。气缸有作往复直线运动的和作往复摆动的两类。作往复直线运动的气缸又可分为单作用、双作用、膜片式和冲击气缸 4种。①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。 ②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。 ③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。它的密封好，但行程短。 ④冲击气缸：这是一种新型元件。它把压缩气体的压力能转换为活塞高速（10～20米／秒）运动的动能，借以作功。
FESTO标准气缸筒内表面的表面粗糙度应达到Ra0.8um。对钢管缸筒，内表面还应镀硬铬，以减小摩擦阻力和磨损，并能防止锈蚀。缸筒材质除使用高碳钢管外，还是用高强度铝合金和黄铜。小型气缸有使用不锈钢管的。带磁性开关的气缸或在耐腐蚀环境中使用的气缸，缸筒应使用不锈钢、铝合金或黄铜等材质。活塞上采用组合密封圈实现双向密封，活塞与活塞杆用压铆链接，不用螺母。端盖上设有进排气通口，有的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁，现在为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。活塞是气缸中的受压力零件。为防止活塞左右两腔相互窜气，设有活塞密封圈。活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
