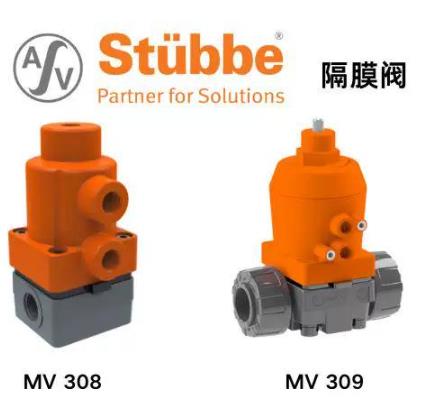

STUBBE斯德宝隔膜阀主要由哪几部分组成,工作原理是什么

STUBBE斯德宝隔膜阀主要由哪几部分组成,工作原理是什么

一、STUBBE斯德宝隔膜阀阀体：通常采用铸铁、不锈钢或塑料制成，内部流道设计为直通式或堰式，确保低流阻。例如，DN50阀体的入口直径精确为50mm。

STUBBE斯德宝隔膜阀核心密封部件，材质包括：

耐强酸强碱，适用温度-50℃~150℃（参考《化工阀门技术手册》）；

橡胶：弹性好，适合含颗粒介质，但耐温上限仅80℃。

STUBBE斯德宝隔膜阀由活塞、弹簧和压缩空气接口组成，标准气压，推动隔膜上下运动实现启闭。

二、工作原理与结构联动

开启状态：压缩空气进入执行机构，推动活塞上移，隔膜脱离阀座，流体通过。例如，DN100阀全开耗时约2秒（费斯托气动实验数据）。

关闭状态：排气后弹簧复位，隔膜压紧阀座形成密封，泄漏率≤0.1%（API 598标准）。堰式结构还可切断高粘度流体，如泥浆。

三、STUBBE斯德宝隔膜阀双隔膜冗余设计：用于高危介质，两片隔膜同时破裂概率＜0.001%（ASME B16.34附录）。

手动应急装置：部分型号配备手轮，在气源故障时可手动操作，扭矩≤50N·m（规定）。

阀体：气动隔膜阀的主体部分，通常由耐腐蚀材料制成，如塑料、铝合金、铸铁或不锈钢，以适应不同介质的输送需求。

隔膜：位于阀体内，起到隔离介质和驱动部分的作用。隔膜材料需具备良好的耐腐蚀性和耐磨性，以保证阀门的长期稳定运行。

气动执行机构：包括气动活塞、气缸等部件，通过压缩空气驱动隔膜进行上下运动，从而控制阀门的开启和关闭。

控制元件：如电磁阀、定位器等，用于接收控制信号并调节气动执行机构的动作，实现阀门的远程控制和精确调节。

气动隔膜阀的工作原理如下：

气动驱动：当压缩空气通过控制元件进入气动执行机构的气缸时，气缸内的活塞推动隔膜进行上下运动。

介质隔离：隔膜在上下运动过程中，通过改变阀体内部通道的通断状态，实现对介质的控制。由于隔膜的存在，介质与气动执行机构隔离，避免了介质对执行机构的腐蚀和污染。

流量调节：通过调节控制元件的输入信号，可以改变气动执行机构的动作速度和幅度，从而实现对介质流量的精确调节。

耐腐蚀性能：由于气动隔膜阀的阀体和隔膜通常采用耐腐蚀材料制成，因此能够适用于各种腐蚀性液体、带颗粒的液体以及高粘度、易挥发液体的输送和控制。
